डेटा सेंटरसाठी प्रिसिजन पॉवर डिस्ट्रिब्युशन का निवडावे?

डेटा सेंटरमध्ये निरोगी UPS, चांगले रॅक PDU आणि कोणतेही सक्रिय अलार्म असू शकतात—तर विस्तारादरम्यान जास्त भारित शाखा सर्किट शोधणे, देखभाल बदलानंतर ब्रेकर ट्रिप किंवा ऊर्जा-वापर समस्या कोणीही कॅबिनेटला नियुक्त करू शकत नाही. कमकुवत बिंदू बहुतेकदा जनरेशन किंवा बॅकअप पॉवर नसतो. हा स्त्रोत आणि आयटी रॅकमधील वितरण स्तर आहे.

लहान उत्तर: निवडाअचूक उर्जा वितरणजेव्हा तुम्हाला वितरणाला निष्क्रिय इलेक्ट्रिकल पॅनेल मानण्यापेक्षा कॅबिनेट आणि शाखा-सर्किट स्तरावर पॉवर पाहणे, अलार्म चालू करणे आणि व्यवस्थापित करणे आवश्यक आहे. ही दृश्यमानता ऑपरेटरना लोड असमतोल आधी शोधण्यात मदत करते, चांगल्या पुराव्यासह उपलब्ध क्षमतेची योजना बनवते आणि कोणत्या डाउनस्ट्रीम सर्किट्सवर परिणाम होतो याचा अंदाज न घेता दोष वेगळे करण्यात मदत होते.

कॅबिनेटने—केवळ रॅकच नव्हे—भार जोखीम आणि ऊर्जा वापर उघड करणे आवश्यक असताना अचूक वितरण निवडा

पारंपारिक वितरण कॅबिनेट वीज पुरवते. एक बुद्धिमान वीज वितरण मंत्रिमंडळ देखील त्याचे काय होत आहे याचा अहवाल देते. एकदा सर्व्हर रूममध्ये पुरेशी सर्किट, कॅबिनेट, भाडेकरू किंवा बदलणारे वर्कलोड असेल की स्प्रेडशीट आणि अधूनमधून मीटर रीडिंग यापुढे संपूर्ण कथा सांगू शकत नाही हे फरक महत्त्वाचे आहे.

प्रिसिजन डिस्ट्रिब्युशन कॅबिनेट आउटगोइंग सर्किट्समध्ये स्त्रोत विभाजीत केलेल्या बिंदूवर देखरेख ठेवतात. करंट, व्होल्टेज, पॉवर, एनर्जी, ब्रेकर स्टेट आणि अलार्म कंडिशन कॅबिनेटमध्ये आणि जेथे कॉन्फिगर केले असेल तेथे शाखेद्वारे गोळा केले जाऊ शकतात. ब्रेकर उघडल्यानंतर ओव्हरलोड सर्किटबद्दल जाणून घेण्याऐवजी, तुमचा कार्यसंघ ऑपरेटिंग थ्रेशोल्ड सेट करू शकतो आणि आउटेज होण्यापूर्वी वाढत्या लोडची तपासणी करू शकतो.

फायदा फक्त अधिक डेटा नाही. हे वापरण्यायोग्य जबाबदारी आहे. कॅबिनेट-स्तरीय उर्जा निरीक्षणामुळे लोड केलेले कॅबिनेट वेगळे करण्यात मदत होऊ शकते जी केवळ विस्तृत खोली-स्तरीय रीडिंगमुळे लोड केलेली दिसते. शाखा-स्तरीय माहिती क्षमता चर्चा अधिक शिस्तबद्ध बनवते: ऑपरेशन्स नेमप्लेटच्या गृहितकांवर अवलंबून न राहता नवीन रॅक मंजूर करण्यापूर्वी वास्तविक सर्किट वर्तनाचे पुनरावलोकन करू शकतात.

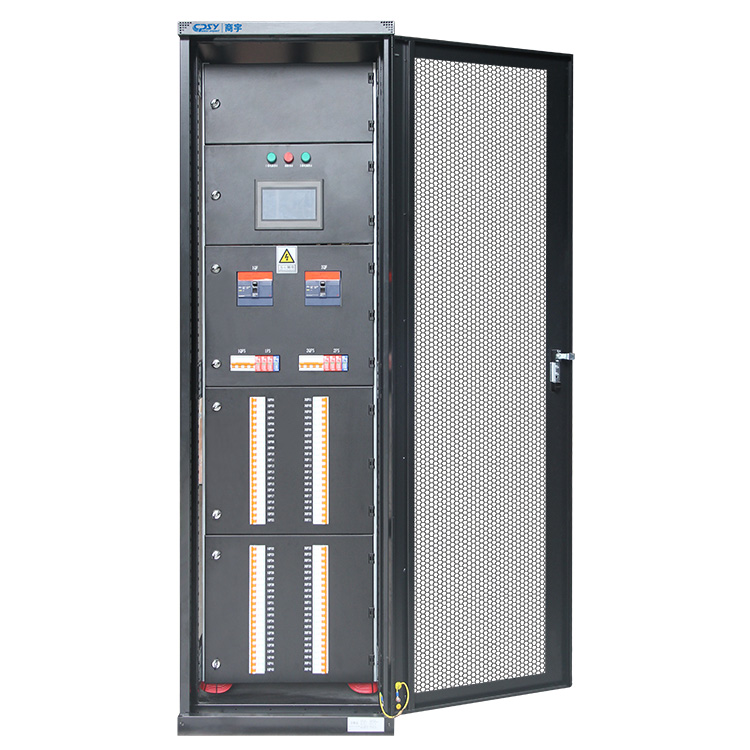

CPSY त्याचे स्थानअचूक वीज वितरण कॅबिनेटडेटा केंद्रे आणि संगणक कक्षांसाठी टर्मिनल वितरण उपकरणे म्हणून. त्याच्या नमूद केलेल्या कॉन्फिगरेशनमध्ये कॉन्फिगर करण्यायोग्य शाखा सर्किट्स, शाखा निरीक्षण, अलार्म, 7-इंच टच-स्क्रीन एचएमआय आणि मॉडबस कम्युनिकेशन यांचा समावेश आहे. ती फंक्शन्स योग्यरित्या कार्यान्वित केली गेली आणि एखाद्याने त्यांचे पुनरावलोकन केले तरच उपयुक्त आहेत. टच स्क्रीन अलार्म मालकी, बेसलाइन मोजमाप किंवा बदल-नियंत्रण प्रक्रियेसाठी पर्याय नाही.

इंटेलिजंट ब्रँच मॉनिटरिंग जलद, चांगल्या-माहितीच्या पॉवर ऑपरेशन्सना कसे समर्थन देते

शाखा निरीक्षण कार्य करते कारण ते शोध क्षेत्र कमी करते. UPS आउटपुट किंवा कॅबिनेट अपेक्षेपेक्षा जास्त भार वाहून नेत असल्याची खात्री स्त्रोत-स्तरीय मीटर करू शकते. कोणते आउटगोइंग सर्किट बदलले आहे, एक फेज असमान विद्युत प्रवाह वाहत आहे की नाही किंवा एखादी विशिष्ट शाखा तिच्या ऑपरेटिंग मर्यादेपर्यंत पोहोचत आहे की नाही हे दर्शवू शकत नाही. प्रति-शाखा डेटा ऑपरेटरला प्रारंभ करण्यासाठी एक व्यावहारिक जागा देतो.

तीन सामान्य घटनांमध्ये हे महत्त्वाचे आहे. प्रथम, क्षमता विनंती: उपकरणे मंजूर करण्यापूर्वी सुविधा कार्यसंघ इच्छित कॅबिनेट आणि त्याच्या उपलब्ध सर्किट्सचे पुनरावलोकन करू शकते. दुसरा, ब्रेकर अलार्म: कर्मचारी केवळ तपासणीसाठी थेट कॅबिनेट न उघडता प्रभावित शाखा आणि त्याचे नियुक्त भार ओळखू शकतात. तिसरे, कार्यक्षमतेचे पुनरावलोकन: ऊर्जा डेटाची तुलना कॅबिनेट, झोन किंवा ग्राहक वाटपांमध्ये केली जाऊ शकते जेथे मीटरिंग योजना त्यास समर्थन देते.

दूरस्थ संप्रेषण हे ऑपरेटिंग मूल्याचा भाग आहे. मोडबस निवडक कॅबिनेट माहिती बिल्डिंग मॅनेजमेंट सिस्टीम, DCIM प्लॅटफॉर्म किंवा साइट मॉनिटरिंग सिस्टीममध्ये घेऊन जाऊ शकते, प्रदान केलेल्या इंटिग्रेटर नकाशे रजिस्टर्स, नावांचे बिंदू सातत्याने आणि अलार्म वर्तनाची चाचणी करतात. उपकरणांमध्ये कॅबिनेट HMI मौल्यवान आहे, परंतु लाइट-आउट सुविधेसाठी ते पुरेसे नाही. याउलट, केंद्रीय देखरेख हे स्थानिक संकेत वगळण्याचे कारण नाही; कॅबिनेटसमोर काम करणाऱ्या तंत्रज्ञांना देखभाल करताना स्पष्ट स्थिती आवश्यक असते.

मर्यादा असते. इलेक्ट्रिकल मॉनिटरिंग इलेक्ट्रिकल परिस्थितीचा अहवाल देते, सर्व्हर अनुप्रयोग आरोग्य नाही. हे चुकीचे सर्किट लेबल, कागदपत्र नसलेल्या हालचाली किंवा खराब डिझाइन केलेल्या डाउनस्ट्रीम टोपोलॉजीची भरपाई देखील करू शकत नाही. तयार केलेले वेळापत्रक चुकीचे असल्यास चांगला डेटा पटकन दिशाभूल करणारा बनतो.

जेथे अचूक उर्जा वितरण सर्वात मोठे ऑपरेशनल मूल्य प्रदान करते

परतावा सर्वात मजबूत असतो जेथे शक्ती वारंवार बदलते, डाउनटाइमची वास्तविक किंमत असते किंवा संघाने क्षमता निर्णयांचे एकापेक्षा जास्त भागधारकांना संरक्षण केले पाहिजे. आर्थिक, दूरसंचार, एंटरप्राइझ आणि सरकारी संगणक खोल्या या सर्व पॅटर्नमध्ये बसतात, म्हणूनच ते या उपकरण वर्गासाठी सामान्य अनुप्रयोग आहेत.

AI ची वाढ आणि उच्च-घनता IT भार यामुळे शाखा-स्तरीय दृश्यमानता नियोजनाची आवश्यकता आहे

पारंपारिक एंटरप्राइझ IT पेक्षा AI आणि इतर कॉम्प्युट-हेवी डिप्लॉयमेंट्स रूमचे लोड प्रोफाइल अधिक वेगाने बदलू शकतात. नवीन उच्च-घनता रॅक क्लस्टर्समध्ये येऊ शकतात आणि व्यावहारिक अडचण बहुतेक वेळा विशिष्ट वितरण मार्ग असते, एकूण उपयुक्तता सेवा नाही. कॅबिनेट आणि शाखा वाचन हे उघड करण्यात मदत करतात की शक्ती आधीच कोठे केंद्रित आहे आणि नवीन उपकरणे कुठे असमान ओझे निर्माण करतात.

प्रत्येक खोलीला समान वास्तू आवश्यक आहे असा हा वाद नाही. काही सुविधांना अतिरिक्त भार स्वीकारण्यापूर्वी अपस्ट्रीम बदल, अधिक कॅबिनेट किंवा सुधारित रॅक लेआउट आवश्यक असेल. अचूक निरीक्षणामुळे तो निर्णय लवकर दिसून येतो. हे विद्युत डिझाइनने कधीही प्रदान केलेली क्षमता निर्माण करत नाही.

UPS-समर्थित सर्व्हर रूमसाठी स्त्रोत आणि रॅक दरम्यान स्पष्ट, निरीक्षण करण्यायोग्य वितरण स्तर आवश्यक आहे

एक UPS एक गंभीर स्त्रोत मार्ग संरक्षित करते, परंतु ऑपरेटरना अद्याप ते संरक्षित आउटपुट कसे विभाजित केले जात आहे हे समजून घेणे आवश्यक आहे. UPS आणि रॅक लेयर दरम्यान एक निरीक्षण करण्यायोग्य कॅबिनेट स्त्रोत क्षमता वास्तविक डाउनस्ट्रीम वापराशी कनेक्ट करण्यात मदत करते. मेंटेनन्स बायपास प्लॅन किंवा आउटेज रिव्ह्यू दरम्यान, सर्किट, कॅबिनेट लोड आणि अलार्म एका डिस्ट्रिब्युशन लेयरमध्ये दृश्यमान असताना त्या संबंधांचे दस्तऐवजीकरण करणे खूप सोपे आहे.

CPSY त्याच्या अचूक वितरण कॅबिनेट श्रेणीसाठी 20-300 kVA क्षमतेचे पर्याय सूचीबद्ध करते, एकाधिक रेट-व्होल्टेज आणि इनपुट-करंट पर्यायांसह. तुम्ही त्या श्रेणींना प्रारंभिक बिंदू मानावे, निवड शॉर्टकट नाही. आवश्यक अपस्ट्रीम सिस्टम, उपलब्ध फॉल्ट करंट, डाउनस्ट्रीम लोड योजना आणि स्थानिक विद्युत आवश्यकता योग्य कॉन्फिगरेशन निर्धारित करतात.

प्रिसिजन पॉवर डिस्ट्रिब्युशन कॅबिनेट विरुद्ध रॅक PDU विरुद्ध पारंपारिक पॅनेलबोर्ड

ही उत्पादने अनेकदा पर्याय म्हणून हाताळली जातात. ते नाहीत. प्रत्येक पॉवर शृंखलामध्ये एक वेगळा बिंदू प्रदान करतो आणि योग्यरित्या डिझाइन केलेले डेटा सेंटर तिन्ही वापरू शकतात.

रॅक PDU कशाचे निरीक्षण करू शकते - आणि ते कॅबिनेट स्तरावर काय बदलू शकत नाही

रॅक PDU IT उपकरणांच्या जवळ बसतो आणि त्याच्या डिझाइनवर अवलंबून रॅक, आउटलेट किंवा आउटलेट-ग्रुप मीटरिंग आणि स्विचिंग प्रदान करू शकतो. डिव्हाइस-स्तरीय वापर ओळखण्यासाठी आणि रिसेप्टॅकल्स नियंत्रित करण्यासाठी ते मौल्यवान आहे. हे आउटगोइंग फीडर आणि ब्रँच-सर्किट परिस्थितीचे कॅबिनेट-स्तरीय दृश्य अनेक रॅकमध्ये बदलू शकत नाही. तसेच ते अपस्ट्रीम स्त्रोताला समान वितरण कार्य, ब्रेकर व्यवस्था किंवा भौतिक इंटरफेस प्रदान करत नाही.

"कोणता सर्व्हर पॉवर वापरत आहे?" असा प्रश्न असल्यास रॅक PDU हे उत्तम साधन असू शकते. प्रश्न असल्यास "कोणती कॅबिनेट शाखा मर्यादेच्या जवळ आहे आणि कोणता रॅक गट डाउनस्ट्रीम आहे?" एक अचूक वितरण कॅबिनेट अधिक संबंधित स्तर आहे.

जेव्हा पारंपारिक पॅनेलबोर्ड वितरण प्रदान करते परंतु पुरेशी ऑपरेटिंग दृश्यमानता नसते

पारंपारिक पॅनेलबोर्ड स्थिर, कमी-जटिलतेच्या जागांसाठी एक योग्य पर्याय असू शकतो जेथे स्थानिक विद्युत वितरण ही मुख्य आवश्यकता आहे आणि देखरेख आवश्यक नाही. जेव्हा ऑपरेटरना शाखा अलार्म, ऊर्जा अहवाल, रिमोट स्थिती किंवा क्षमता व्यवस्थापनासाठी नियंत्रित इंटरफेसची आवश्यकता असते तेव्हा गंभीर खोलीत बचाव करणे कठीण होते.

खर्च व्यवहार-बंद वास्तविक आहे. इंटेलिजेंट कॅबिनेट मीटर, कम्युनिकेशन हार्डवेअर, कॉन्फिगरेशन वर्क आणि कमिशनिंग आवश्यकता जोडतात. एका छोट्या स्थिर खोलीसाठी ती वैशिष्ट्ये विकत घेणे ज्याचे कधीही परीक्षण केले जाणार नाही ते व्यर्थ आहे. बदलत्या गंभीर वातावरणासाठी मूलभूत पॅनेल खरेदी करणे नंतर अधिक महाग असू शकते, विशेषतः जर रेट्रोफिटिंगसाठी डाउनटाइम किंवा बदली कॅबिनेट आवश्यक असेल.

बसबार आर्किटेक्चर, आउटगोइंग सर्किट्स, मॉनिटरिंग इंटरफेस आणि इंस्टॉलेशन परिस्थिती प्रकल्पाशी जुळवा

कॅबिनेट ब्रोशर नव्हे तर एका ओळीच्या आकृतीसह प्रारंभ करा. स्त्रोत व्यवस्था, व्होल्टेज, ग्राउंडिंग पद्धत, फॉल्ट-ड्युटी आवश्यकता आणि डाउनस्ट्रीम लोड्सची अभिप्रेत गंभीरता याची पुष्टी करा. यू.एस. प्रकल्पांमध्ये, अनेक IT वातावरणात 208V वितरण सामान्य आहे, परंतु तुम्ही बाजाराच्या सवयीनुसार निवडण्याऐवजी वास्तविक साइट आर्किटेक्चर आणि उपकरणे इनपुटशी जुळले पाहिजे.

बसबार आर्किटेक्चर लवचिकता आणि देखभाल चर्चा बदलते. CPSY या उत्पादन श्रेणीमध्ये सिंगल- किंवा डबल-बसबार पर्याय ऑफर करते. दुहेरी-बसबार व्यवस्था अशा डिझाइनला समर्थन देऊ शकते ज्यासाठी स्वतंत्र पुरवठा मार्ग आवश्यक आहेत, परंतु ते आपोआप अनावश्यक नसते. खरी रिडंडंसी संपूर्ण सिस्टीमवर अवलंबून असते: स्वतंत्र अपस्ट्रीम स्रोत आवश्यक असल्यास, हस्तांतरण धोरण, योग्य ड्युअल-कॉर्ड व्यवस्था असलेली डाउनस्ट्रीम उपकरणे आणि शिस्तबद्ध सर्किट असाइनमेंट.

रॅक आणि लोड प्लॅनमधून आउटगोइंग सर्किट्स निर्दिष्ट करा. आता कोणत्या सर्किट्सची गरज आहे, कोणती पोझिशन्स आरक्षित आहेत, ब्रेकर्स कसे ओळखले जातात आणि कोणत्या मॉनिटरिंग ग्रॅन्युलॅरिटीची आवश्यकता आहे ते विचारा. पहिल्या दिवशी प्रत्येक उपलब्ध मार्गाने भरणे टाळा कारण कॅबिनेटमध्ये जागा आहे. फिजिकल स्पेअर क्षमता, इलेक्ट्रिकल स्पेअर कॅपॅसिटी आणि मॉनिटर केलेली स्पेअर क्षमता या एकाच गोष्टी नाहीत.

एकत्रीकरण समान लक्ष देण्यास पात्र आहे. कोणती मूल्ये मॉनिटरिंग प्लॅटफॉर्मवर पोहोचली पाहिजेत, अलार्म थ्रेशोल्ड कोणाच्या मालकीचे आहेत, संप्रेषण नुकसानावर काय होते आणि लेबले DCIM किंवा BMS पॉइंट नावांशी कशी जुळतील ते परिभाषित करा. कॅबिनेट साइटवर पोहोचण्यापूर्वी संलग्न परिमाणे, प्रवेश मंजुरी, केबल-एंट्री दिशा, उष्णता परिस्थिती आणि सेवा प्रवेशाचे पुनरावलोकन करा. मागील टर्मिनेशन क्षेत्र भिंत किंवा केबल ट्रेने अवरोधित केले असल्यास सक्षम कॅबिनेट अजूनही खराब स्थापना होऊ शकते.

कॉन्फिगर करण्यायोग्य वितरण आणि निरीक्षण आवश्यक असलेल्या प्रकल्पांसाठी, उपलब्धचे पुनरावलोकन कराडेटा सेंटर पॉवर वितरण कॅबिनेट पर्यायविद्युत अभियंता आणि कमिशनिंग टीमसह—केवळ खरेदी संघच नाही.

डेटा सेंटर वितरण कॅबिनेट चेकलिस्ट: पडताळणीसाठी इलेक्ट्रिकल, इंटिग्रेशन, एन्क्लोजर आणि अनुपालन प्रश्न

• विद्युत:कॅबिनेट साइट व्होल्टेज, स्त्रोत क्षमता, ग्राउंडिंग दृष्टीकोन, फॉल्ट-ड्यूटी आवश्यकता आणि नियोजित आउटगोइंग सर्किट संख्या यांच्याशी जुळते का? ब्रेकर रेटिंग आणि सर्किट असाइनमेंट दस्तऐवजीकरण आहेत का?
• आर्किटेक्चर:एकल किंवा दुहेरी बसबार वास्तविक एक-लाइन आकृतीसाठी योग्य आहे का? जर लवचिकतेचा दावा केला गेला असेल, तर केवळ कॅबिनेटऐवजी संपूर्ण अपस्ट्रीम-टू-रॅक मार्गाचे पुनरावलोकन केले गेले आहे का?
• देखरेख:कोणत्या कॅबिनेट आणि शाखा मोजमाप आवश्यक आहेत? अलार्म, इव्हेंट रेकॉर्ड, स्थानिक HMI ऍक्सेस आणि मॉडबस पॉइंट्स सुरू होण्यापूर्वी परिभाषित केले आहेत का?
• एकत्रीकरण:BMS, DCIM, किंवा साइट मॉनिटरिंग प्लॅटफॉर्म उपयुक्त, नामांकित पॉइंट्स प्राप्त करतील-केवळ सामान्य संप्रेषण कनेक्शन नाही? संप्रेषणाच्या हानीच्या अलार्मची चाचणी कोण करते?
• स्थापना:परिमाणे, वजन, मजला लोड करणे, पुढील आणि मागील प्रवेश, केबल एंट्री, सभोवतालची परिस्थिती आणि देखभाल मंजुरी खोलीच्या लेआउटच्या विरूद्ध पुष्टी केली जाते का?
• अनुपालन:अधिकार क्षेत्र आणि प्रकल्प तपशील असलेल्या प्राधिकरणाकडून कोणत्या सूची, प्रमाणपत्रे आणि स्थानिक कोड मंजूरी आवश्यक आहेत? निर्मात्याच्या श्रेणीमध्ये नमूद केलेले प्रमाणपत्र प्रत्येक कॉन्फिगर केलेल्या कॅबिनेटला लागू होते असे गृहीत धरू नका. अचूक युनिटसाठी कागदपत्रांची पडताळणी करा.
• समर्थन आणि रेकॉर्ड:तुम्हाला एक-लाइन आकृती, सर्किट शेड्यूल, सेटिंग्ज रेकॉर्ड, संप्रेषण नकाशा आणि तयार केलेली लेबले मिळतील का? कमिशनिंग टीम निघून गेल्यानंतर अचूक वीज वितरण उपयुक्त राहील की नाही हे ते दस्तऐवज ठरवतात.

A शाखा-निरीक्षण वीज वितरण कॅबिनेटजेव्हा संघ त्या उत्तरांचा वापर कमी गृहितकांसह सुविधा चालविण्यासाठी करेल तेव्हा त्याचे स्थान मिळवते.
