मॉड्यूलर यूपीएस

CPSY® मॉड्यूलर UPS

CPSY ® चीनमधील शीर्ष 10 सर्वात मोठ्या मॉड्यूलर UPS उत्पादकांपैकी एक आहे. प्रचंड उत्पादन प्रकल्प, 200+ कर्मचारी आणि R&D मधील 11 वर्षांपेक्षा जास्त अनुभव, जागतिक ग्राहकांसाठी विविध प्रकारचे UPS तयार करताना, आम्ही आमच्या ग्राहकांनी बाजारात मिळवलेले मोठे यश पाहिले आहे.

CPSY® CPY मालिका 10-600K मॉड्यूलर UPS ही खरी ऑनलाइन दुहेरी-रूपांतरण, स्थिर, तीन-फेज उच्च वारंवारता मायक्रो मॉड्यूलर अप्स प्रणाली आहे. IGBT पॉवर रूपांतरण तंत्रज्ञान, ABM बुद्धिमान बॅटरी व्यवस्थापन प्रणाली आणि इतर जग वापरणे. संपूर्ण कार्यक्षमता 94.5% पेक्षा मोठी आहे. पॉवर फॅक्टर श्रेणी 0.9 ते 1 पर्यंत.

CPSY® मॉड्यूलर UPS पॅरामीटर (स्पेसिफिकेशन)

CPSY® मॉड्यूलर UPS वैशिष्ट्य आणि अनुप्रयोग

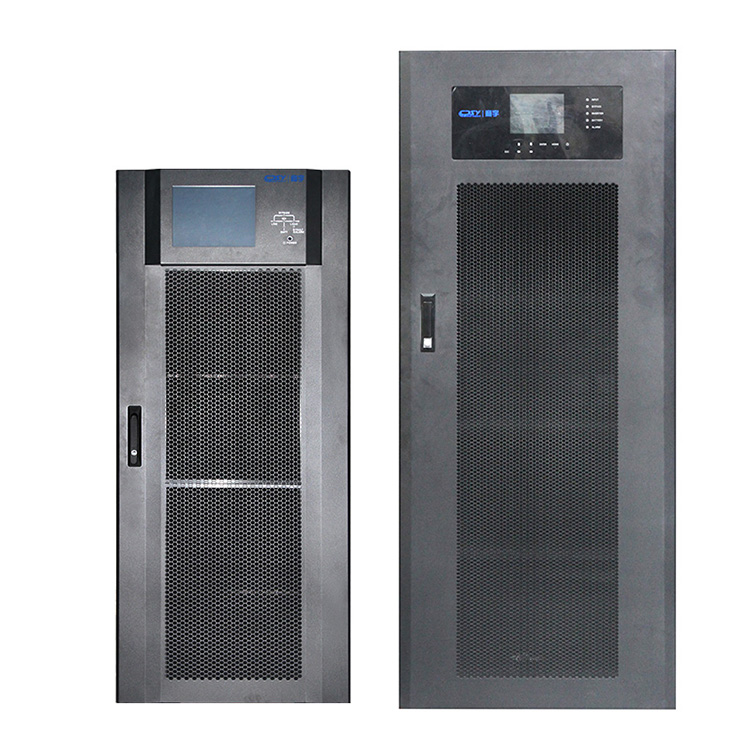

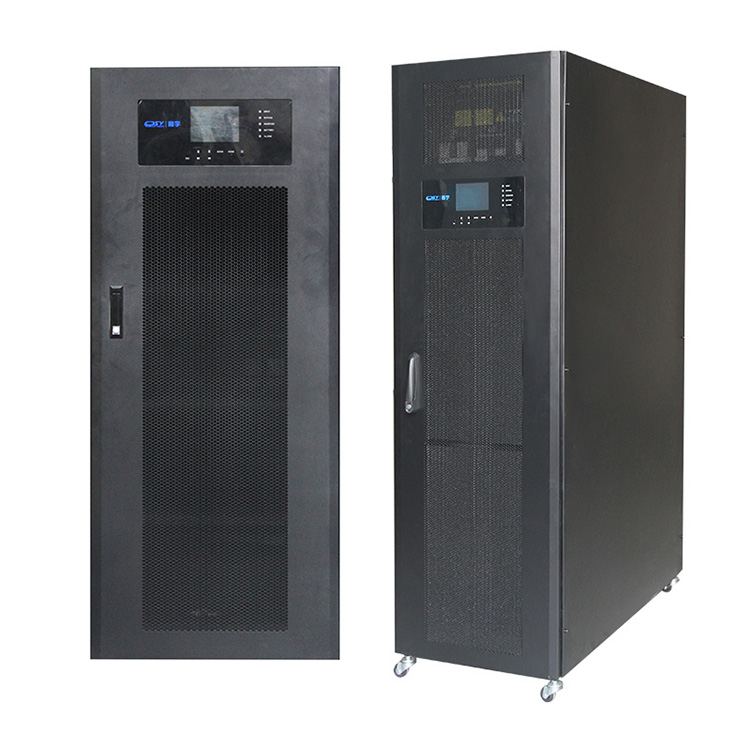

CPSY® मॉड्यूलर UPS

मॉडेल क्रमांक:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

UPS पॉवर रेंज: 10KVA~600KVA

वैशिष्ट्ये:

● उच्च वारंवारता आणि खरे दुहेरी रूपांतरण

● स्वतंत्र पॉवर मॉड्यूल ड्युअल डीएसपी (डिजिटल सिग्नल प्रोसेसर) नियंत्रण तंत्रज्ञान

● आउटपुट पॉवर फॅक्टर 0.9/1

● N+1 डिजिटल समांतर तंत्रज्ञान, मॉड्युल्स दरम्यान अत्यंत कमी प्रवाही प्रवाह.

● UPS मॉड्यूलर डिझाइन, हॉट-स्वॅप करण्यायोग्य, बुद्धिमान मॉड्यूल आणि सिस्टम संरक्षण डिझाइन स्वीकारते.

● पॉवर मॉड्यूल वेगळ्या घटकांऐवजी IGBT मॉड्यूल्सचा अवलंब करते.

● उच्च विश्वसनीयता, उच्च शक्ती, उच्च ऊर्जा घनता आणि उच्च कार्यक्षमता, 94.5% पेक्षा जास्त

● सिंगल पॉइंट अयशस्वी होण्याचा धोका टाळण्यासाठी प्रत्येक स्वतंत्र मॉड्यूल स्वतंत्र नियंत्रकासह सुसज्ज आहे.

● बॅटरी स्वतंत्र चार्जर, प्रगत बुद्धिमान बॅटरी व्यवस्थापन प्रणाली (ABM)

● स्वयंचलित वारंवारता संवेदन, 50/60Hz वारंवारता रूपांतरण

● बॅटरी कोल्ड स्टार्ट फंक्शन, पर्यायी लिथियम बॅटरी

● प्रभावी सॉफ्टवेअर आणि हार्डवेअर संरक्षण

● कमी व्होल्टेज इनपुट रेखीय डीरेटिंग, बॅटरी डिस्चार्ज वेळ कमी करा

● कमी आवाज प्रणाली डिझाइन, पंख्याचा वेग बुद्धिमानपणे तापमानानुसार बदलतो, आवाज कमी करतो आणि सेवा आयुष्य वाढवतो

● वीज पुनर्संचयित केल्यानंतर विलंबित प्रारंभ सेट केला जाऊ शकतो

● उच्च उच्च/कमी तापमान कामगिरी

● रेखीय आणि नॉनलाइनर लोडसाठी मजबूत लोड अनुकूलता, इनपुट वर्तमान THDi＜4%

● अनुकूल ऑपरेशन इंटरफेस, उच्च रिझोल्यूशनसह मोठी LCD स्क्रीन, समृद्ध माहिती.

● मल्टी-प्लॅटफॉर्म संप्रेषण: RS232 (मानक कॉन्फिगरेशन), USB/RS485/SNMP/AS400 ड्राय कॉन्टॅक्ट/SMS अलार्म/EPO फंक्शन (पर्यायी)

अर्ज

मोठे आणि मध्यम डेटा सेंटर

सर्व्हर रूम टेलिकॉम

समूह उपक्रम

आयटी उपकरणे.

CPSY® मॉड्यूलर UPS तपशील

CPSY® हॉट-स्वॅप करण्यायोग्य मॉड्युलर अप पॉवर सप्लाय मिशन-महत्वपूर्ण पायाभूत सुविधा जसे की डेटा सेंटर्स, मिड टू लार्ज नेटवर्क उपकरणे आणि बरेच काही साठी पॉवर प्रोटेक्शन म्हणून काम करते.

CPSY® CPY मालिका ऑनलाइन मॉड्युलर UPS प्रणाली ही एक नॉन-आयसोलेटेड, औद्योगिक-स्तरीय, ग्रीन UPS आहे, जी प्रगत मॉड्यूलर पॉवर संरक्षण संकल्पना स्वीकारते. UPS आर्किटेक्चर मागणी वाढल्यावर किंवा उपलब्धतेची उच्च पातळी आवश्यक असताना शक्ती मोजू शकते.

अत्यंत कार्यक्षम मॉड्युलर UPS ही पूर्ण रेटेड पॉवर (kVA=kW) UPS आहे जी त्याच्या सेल्फ-सिंक्रोनाइज्ड पॉवर आणि कंट्रोल मॉड्यूलसह ​​अंतिम उपलब्धता प्रदान करते आणि मालकीची एकूण किंमत (TCO) विलक्षणपणे कमी करते. एकाच रॅकमध्ये उभ्या विस्ताराव्यतिरिक्त, दोन्ही 2 युनिट्सपर्यंत समांतर विस्तार देतात.

प्रत्येक UPS मॉड्यूलमध्ये स्वायत्त ऑपरेशनसाठी आवश्यक असलेले सर्व हार्डवेअर आणि सॉफ्टवेअर असतात - रेक्टिफायर, इन्व्हर्टर, बॅटरी कन्व्हर्टर, स्टॅटिक बायपास स्विच, बॅक-फीड संरक्षण, नियंत्रण लॉजिक, डिस्प्ले आणि मॉनिटरिंग आणि कंट्रोलसाठी मिमिक डायग्राम.

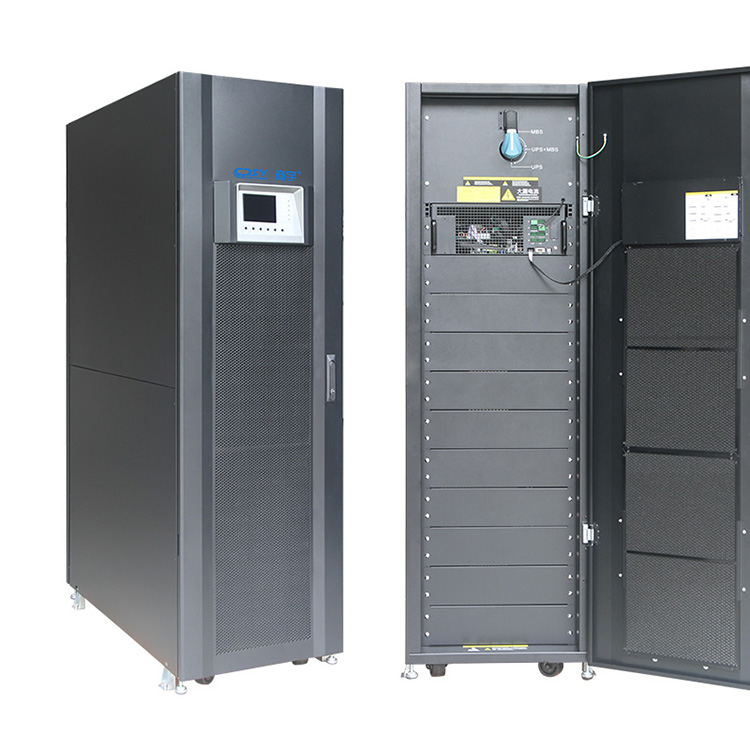

CPY मालिका मॉड्यूलर UPS

इनकमिंग पॉवरच्या परिस्थितीकडे दुर्लक्ष करून सर्वोत्तम पॉवर गुणवत्ता प्रदान करण्यासाठी UPS सिस्टीम ऑनलाइन डबल-कन्व्हर्जन टोपोलॉजीचा अवलंब करते. या टोपोलॉजीमध्ये शून्य हस्तांतरण वेळ देखील आहे, इष्टतम सिस्टम ऑपरेशन सुनिश्चित करते.

समवयस्कांशी तुलना करताना, CPSY®Modular UPS फायदे खालीलप्रमाणे:

मॉड्यूलर UPS वैशिष्ट्ये आणि फायदे

1. उच्च स्केलेबिलिटी

डीएसपी नियंत्रण सुधारित उच्च कार्यक्षमता समाधान प्रदान करते. भविष्यातील उर्जा विस्तार सुलभ करण्यासाठी मॉड्यूलर डिझाइन आणि समांतर तंत्रज्ञान एकत्रित करा.

2. N+1 किंवा N+X समांतर रिडंडंसी, मागणीनुसार विस्तार, प्रारंभिक गुंतवणूक वाचवणे

यूपीएसमध्ये स्थापित केलेल्या पॉवर मॉड्यूल्सची संख्या वीज मागणीनुसार सानुकूलित केली जाऊ शकते, जे अतिरिक्त मजल्यावरील जागा व्यापत नाही आणि प्रारंभिक गुंतवणूक वाचवते. UPS समांतर विस्तार क्षमता वापरकर्त्यांना उच्च क्षमता प्राप्त करण्यासाठी एकाधिक UPS कनेक्ट करून त्यांची स्वतःची पॉवर सिस्टम सानुकूलित करण्याची परवानगी देते आणि सिस्टमला पॉवर अपयशापासून संरक्षण करण्यासाठी N+X पॉवर रिडंडन्सीची जाणीव करून देते.

3. कार्यक्षम ऑनलाइन दुहेरी रूपांतरण तंत्रज्ञान

CPY मालिका मॉड्यूलर UPS ऑनलाइन दुहेरी-रूपांतर तंत्रज्ञानाचा अवलंब करते आणि त्याची कार्यक्षमता 50% लोडवर 94.5% इतकी उच्च आहे. हे एकंदर एकूण मालकी खर्च (TCO) लक्षणीयरीत्या कमी करते.

4. उच्च विश्वसनीयता आणि उच्च कार्यक्षमता

मॉड्यूलर डिझाइन देखभाल आणि विश्वासार्हता सुधारते. हॉट-स्वॅप स्थापित करणे आणि देखरेख करणे सोपे आहे आणि एका मॉड्यूलच्या अपयशामुळे इतर मॉड्यूल्सच्या सामान्य ऑपरेशनवर परिणाम होणार नाही, की लोडसाठी सतत वीज पुरवठा प्रदान करणे.

विस्तीर्ण इनपुट व्होल्टेज श्रेणी 0.9/1 च्या आउटपुट पॉवर फॅक्टरसह उच्च-कार्यक्षमतेचे ऑपरेशन सुनिश्चित करते, जे नवीनतम सर्व्हरच्या आवश्यकता पूर्ण करते आणि IT गुंतवणूकीच्या प्रत्येक पैशाला अनुकूल करते.

5. मालकीची कमी एकूण किंमत (TCO)

CPY मालिका मॉड्यूलरिटी नावीन्यपूर्णता, साधेपणा आणि मालकीची कमी किंमत यांचा मेळ घालते आणि मॉड्यूलर डिझाइनमुळे MTTR (दुरुस्तीची वेळ) कमी होते. हे उत्पादन पॉवर मॉड्यूल, एसटीएस मॉड्यूल आणि बॅटरी मॉड्यूलमध्ये वापरण्यासाठी डिझाइन केले आहे. हे देखभाल आणि पुनर्स्थापना सुलभ करेल आणि एमटीटीआर (दुरुस्तीसाठी वेळ) कमी करेल.

6. बॅटरी कोल्ड स्टार्ट आणि बुद्धिमान बॅटरी व्यवस्थापन

ऑन-डिमांड पॉवर प्रदान करून ते तुमच्या वर्कफ्लोमध्ये जबरदस्त मूल्य जोडेल.

सिस्टम चार्जिंग आणि डिस्चार्ज करण्याच्या संपूर्ण प्रक्रियेवर हुशारीने नियंत्रण ठेवते, बॅटरीचे सेवा आयुष्य प्रभावीपणे सुधारते

7. ऊर्जा बचत आणि पर्यावरण संरक्षण

ऑनलाइन ईसीओ मोड उर्जेची बचत करण्यासाठी कार्य करतो. जेव्हा युटिलिटी पॉवर गुणवत्ता चांगली असेल, तेव्हा सिस्टम कार्यक्षमता सुधारण्यासाठी UPS ECO मोडवर स्विच करेल. जेव्हा गुणवत्ता अस्थिर असते, तेव्हा सर्वोत्तम पॉवर गुणवत्ता सुनिश्चित करण्यासाठी UPS मुख्य मोडवर स्विच करते.

8. विविध अनुप्रयोगांसाठी लवचिक बॅटरी कॉन्फिगरेशन

बॅटरीची संख्या लवचिकपणे समायोजित केली जाऊ शकते. हे वेगवेगळ्या उर्जा गरजांशी जुळवून घेईल आणि सिस्टम डाउनटाइम कमी करेल. प्रत्येक स्ट्रिंग व्होल्टेज 32 ते 40 सेलमध्ये सेट केले जाऊ शकते.

9. चार्जिंग करंट समायोज्य आहे

प्रत्येक पॉवर मॉड्यूलसाठी जास्तीत जास्त 6A/8A/20A चा चार्जिंग करंट प्रदान करा आणि गरजेनुसार समायोजित केले जाऊ शकते.

10. एलसीडी टच स्क्रीन

LCD टचस्क्रीन डिझाइनमध्ये वापरकर्त्यासाठी अनुकूल आणि अंतर्ज्ञानी इंटरफेस आहे, ज्यामुळे वापरकर्त्यांना पॉवर सिस्टमचे निरीक्षण करता येते आणि स्क्रीनला स्पर्श करून सेटिंग्ज कॉन्फिगर करता येतात. ७.

11. सुसंगत जनरेटर

पॉवर आउटेज दरम्यान जनरेटरद्वारे पॉवर सातत्य प्राप्त केले जाऊ शकते. जेव्हा यूपीएस जनरेटर पॉवरवर चालते, तेव्हा यूपीएस जनरेटरचे अस्थिर व्होल्टेज स्थिर करू शकते आणि विश्वासार्ह उर्जा प्रदान करू शकते.

12. देखभाल बायपास स्विच

पॉवर सिस्टम आणि कनेक्ट केलेली उपकरणे बंद न करता जलद आणि सुरक्षित देखभाल करण्यासाठी ऑपरेटर बायपास मोडमध्ये युटिलिटी पॉवरमध्ये अखंडपणे हस्तांतरित करण्यासाठी स्विच वापरू शकतात.

13. दूरस्थ व्यवस्थापन क्षमता

रिमोट मॅनेजमेंट फंक्शन रिमोट मॅनेजमेंट कार्ड (SNMP कार्ड इ.) द्वारे डिव्हाइसचे निरीक्षण आणि नियंत्रण करू शकते. वापरकर्ते प्रशासकीय कार्ये देखील करू शकतात जसे की अनुसूचित शटडाउन आणि रीबूट.

नेटवर्क व्यवस्थापन आणि रिमोट मॉनिटरिंगसाठी मल्टी कम्युनिकेशन इंटरफेस, RS485, USB, SNMP, रिले कार्ड कम्युनिकेशन

CPY मालिका Modualr UPS एका दृष्टीक्षेपात हायलाइट

सेफ-स्वॅप मॉड्यूल्स (SSM) सह DPA

प्रीमियम पॉवर संरक्षण उपलब्धतेसाठी

मालकीची कमी एकूण किंमत (TCO)

संपूर्ण जीवनचक्र दरम्यान खर्च बचत

लवचिकता/स्केलेबिलिटी

पॉवर अपग्रेडची सुलभता, तुम्ही वाढता तसे पैसे द्या

वर्धित सेवाक्षमता

जलद दोष पुनर्प्राप्ती

तत्काळ दोष ओळखणे

बाह्य बॅटरी कॅबिनेटचे मॉड्यूलर अप कनेक्शन

रिडंडंट मल्टी-मॉड्यूल सिस्टमसाठी प्रत्येक UPS-मॉड्युलला स्वतःची वेगळी बॅटरी प्रदान करण्याची शिफारस केली जाते.

यूपीएसच्या स्थापनेदरम्यान कर्मचार्‍यांचे संरक्षण सुनिश्चित करण्यासाठी कनेक्शन खालील अटींनुसार केले जात असल्याचे सुनिश्चित करा:

यूपीएसमध्ये कोणतेही मुख्य व्होल्टेज नसते

सर्व लोड डिस्कनेक्ट केले आहेत

UPS आणि बाह्य बॅटरी व्होल्टेज-मुक्त आहेत

CPSY CPY मालिका मॉड्युलर अपचे पूर्ण शटडाउन सत्यापित करण्यासाठी खालील चरणे करा:

1) इनपुट डिस्ट्रिब्युशन बोर्डमध्ये UPS ला फीड करणारे फ्यूज सर्व उघडे आहेत आणि UPS ला वीज पुरवली जात नाही याची खात्री करा.

2) "देखभाल बायपास" उघडे असल्याची खात्री करा (स्थिती "बंद")

3) बाहेरील बॅटरी कॅबिनेट आणि UPS वर बॅटरी फ्यूज उघडे असल्याची खात्री करा.

4) UPS आणि बाह्य बॅटरी कॅबिनेट दरम्यान अर्थ (PE) कनेक्ट करा.

5) रेखांकनानुसार UPS आणि बाह्य बॅटरी कॅबिनेट दरम्यान संबंधित +/- , N, टर्मिनल कनेक्ट करा.

प्रतिबंधात्मक देखभाल कार्यक्रम

अ) साफसफाई, दृश्य तपासणी आणि UPS मॉड्यूल्सची यांत्रिक तपासणी.

b) सदोष भाग बदलणे किंवा भागांची प्रतिबंधात्मक बदली निश्चित आयुष्यभर.

c) उपकरणांचे "अपडेट करणे" (डिलिव्हरीच्या नंतरच्या तांत्रिक सुधारणा).

d) डीसी व्होल्टेज आणि इन्व्हर्टर आउटपुट व्होल्टेज आणि वारंवारता यांचे कॅलिब्रेशन तपासा.

e) रेक्टिफायर आणि इन्व्हर्टरचे इलेक्ट्रॉनिक नियमन, नियंत्रण आणि अलार्म सर्किट्सची सेटिंग्ज तपासा.

f) थायरिस्टर्स, डायोड्स, ट्रान्सफॉर्मर्स, फिल्टर घटकांवरील कार्यात्मक तपासणी, उदा. ते निर्दिष्ट डिझाइन पॅरामीटर्समध्ये कार्यरत आहेत याची खात्री करण्यासाठी.

g) लोडसह आणि त्याशिवाय युटिलिटी फेल्युअर सिम्युलेशनसह एकूण कामगिरी चाचणी.

h) डिस्चार्ज आणि रिचार्ज मोडमध्ये बॅटरी ऑपरेशनचे निरीक्षण करणे, कोणत्याही बूस्ट चार्ज ड्युटीसह.

बॅटरी देखभालीसाठी

आम्ही शिफारस करतो की ही चाचणी किमान दर 3 महिन्यांनी केली जावी, विशेषतः जर सामान्य ऑपरेशन दरम्यान बॅटरी पुरेशा प्रमाणात डिस्चार्ज होत नसेल.

तुम्ही वापरत असलेला डिस्चार्ज वेळ बॅटरी रनटाइमच्या किमान अर्धा असावा.

कृपया लक्षात घ्या की, जर तुम्ही बॅटरीचा पूर्ण रनटाइम पडताळण्यासाठी पूर्ण बॅटरी चाचणी केली असेल, तर चार्जरला त्याच्या क्षमतेच्या 90% पर्यंत बॅटरी रिचार्ज करण्यासाठी किमान 8 तास लागतील.

जेव्हा UPS सिस्टीमचा दीर्घकाळ शट-डाउन कालावधी असतो, तेव्हा बॅटरी पूर्ण चार्ज झाल्याची हमी देण्यासाठी, UPS प्रणाली दर 3 महिन्यांनी किमान 12 तास कार्यरत असावी. नसल्यास, बॅटरी कायमची असू शकते
