220 व्ही व्होल्टेज स्टेबलायझर

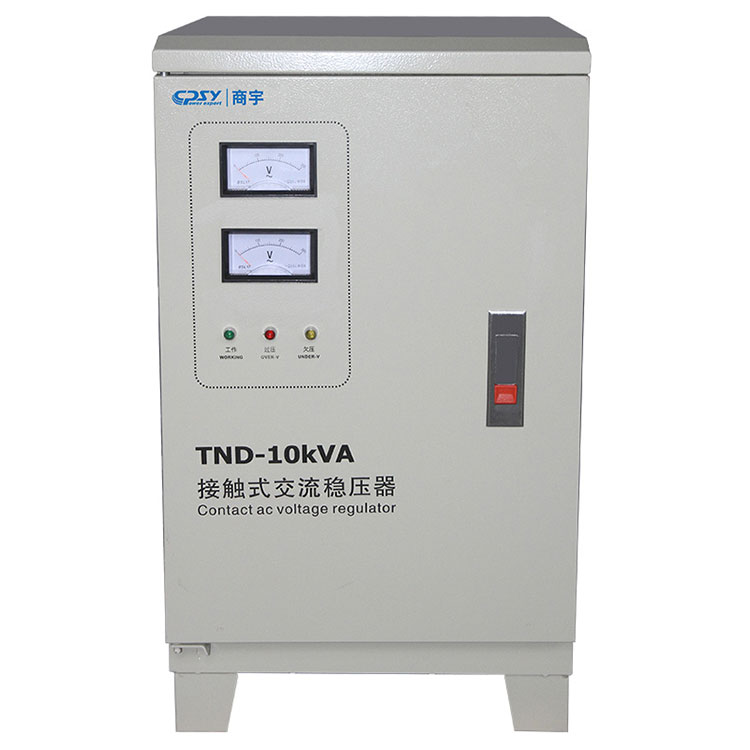

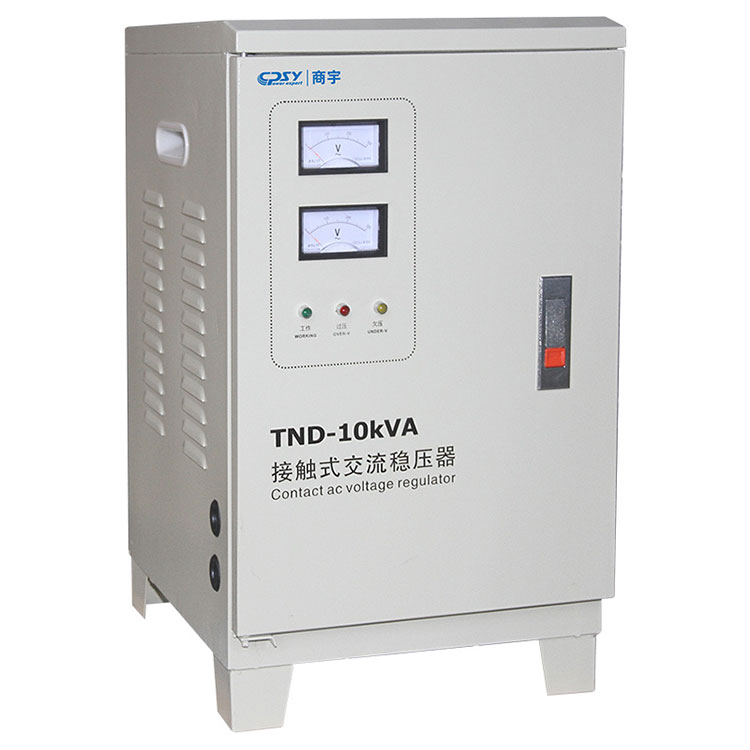

टीएनडी मालिका सिंगल-फेज कॉन्टॅक्ट एसी 220 व्ही व्होल्टेज स्टॅबिलायझर एक सर्वो मोटर, कंट्रोल सर्किट आणि ऑटो-व्होल्टेज नियामक (किंवा भरपाई ट्रान्सफॉर्मर) बनलेला आहे. यात लहान आकार, हलके वजन, उच्च कार्यक्षमता, वाइड व्होल्टेज नियमन श्रेणी आणि वेव्हफॉर्म विकृती नाही. आणि इतर फायदे. हे ओव्हर-व्होल्टेज (अंडर-व्होल्टेज) संरक्षण, विलंब (निवड) संरक्षण आणि फॉल्ट संरक्षण यासारख्या कार्येसह सुसज्ज आहे. यात द्वि-मार्ग व्होल्टेज संकेत, संपूर्ण कार्ये, सुरक्षित आणि विश्वासार्ह आहेत. हे घरगुती वीज, औद्योगिक आणि कृषी उत्पादन, वैज्ञानिक संशोधन आणि वैद्यकीय आणि आरोग्य क्षेत्रात मोठ्या प्रमाणात वापरले जाते.

चौकशी पाठवा

उत्पादन वर्णन

वापराची व्याप्ती: संगणक नेटवर्क अभियांत्रिकी उपकरणे, घरगुती उपकरणे, वैद्यकीय उपकरणे, वैज्ञानिक संशोधन युनिट्स, मोजमाप उपकरणे, फॅक्टरी कॅलिब्रेशन बेंच आणि इतर उपकरणे सहाय्यक वापरासाठी योग्य.

220 व्ही व्होल्टेज स्टेबलायझर कार्य तत्त्व:

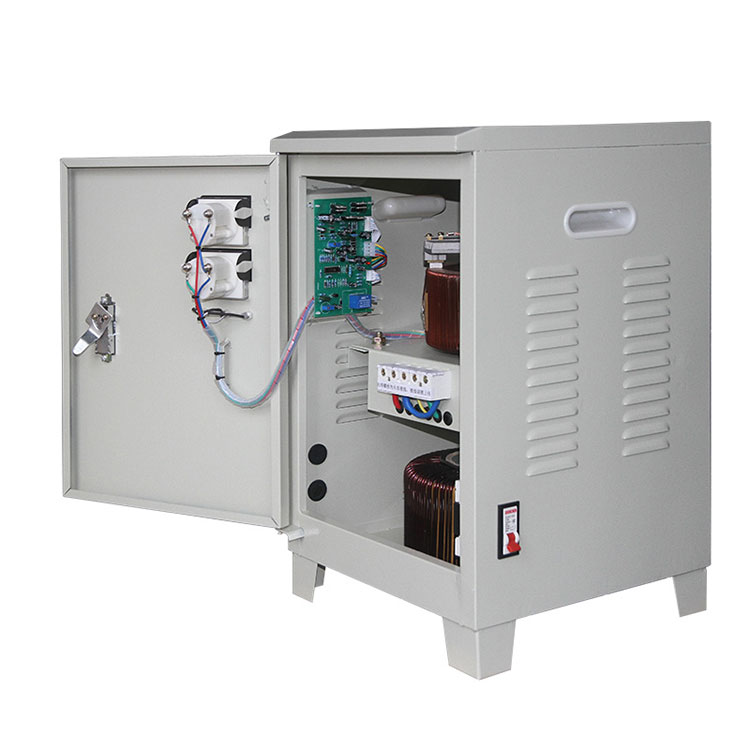

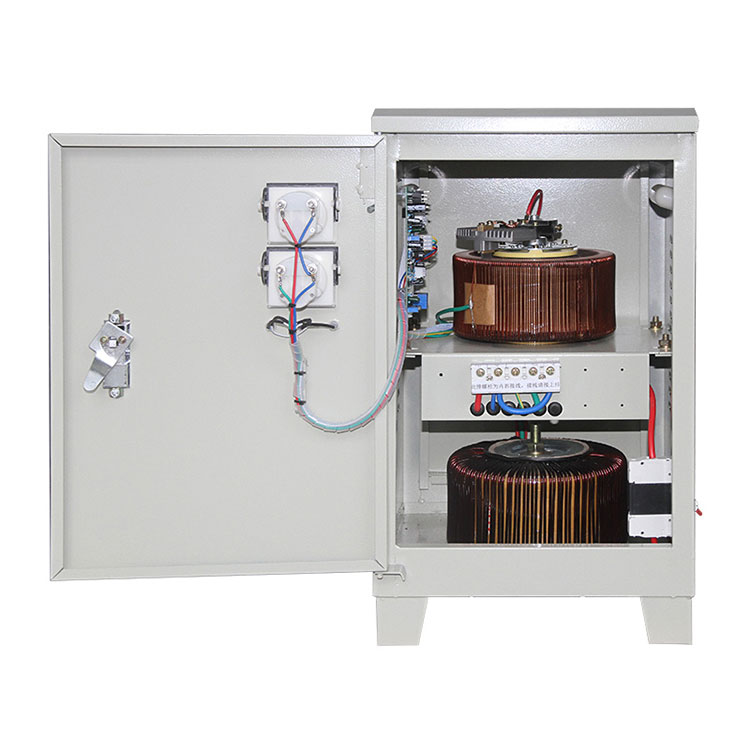

१. रचना: हे उत्पादन प्रामुख्याने संपर्क ऑटो-कपलिंग व्होल्टेज रेग्युलेटर, एक नमुना तुलना तुलना एम्प्लिफिकेशन कंट्रोल सर्किट, आउटपुट व्होल्टेज प्रोटेक्शन सर्किट, एक सर्वो मोटर आणि फिरणारी आर्म आहे.

२. कार्यः जेव्हा इनपुट व्होल्टेज अस्थिर असेल किंवा लोड बदलते, प्रत्येक टप्प्यात सॅम्पलिंग सर्किटचे नमुने स्वतंत्रपणे, सेट बेंचमार्कशी तुलना करते, ते वाढवते आणि तुलना परिणामानुसार मोटरच्या आवश्यक दिशेने फिरते, व्होल्टेज रेग्युलेटरची फिरणी चालवते. हात व्होल्टेज समायोजित करते जेणेकरून प्रत्येक टप्प्याचे आउटपुट अपरिवर्तित राहील, ज्यामुळे व्होल्टेज स्थिरीकरण प्राप्त होईल. मुख्य सर्किट स्कीमॅटिक आकृती खाली दर्शविली आहे:

सीपीएसवाय 220 व्ही व्होल्टेज स्टेबलायझर पॅरामीटर (तपशील)

सिंगल फेज टॅक्टिल एसी 220 व्ही व्होल्टेज स्टेबलायझर

मॉडेल क्र. आयटम	टीएनडी -3 केव्हीए	टीएनडी -5 केव्हीए	टीएनडी -10 केव्हीए	टीएनडी -15 केव्हीए	टीएनडी -20 केव्हीए	टीएनडी -30 केव्हीए
रेट केलेली क्षमता	3 केव्हीए	5 केव्हीए	10 केव्हीए	15 केव्हीए	20 केव्हीए	30 केव्हीए
इनपुट व्होल्टेज श्रेणी	160 ~ 250 व्ही	160 ~ 250 व्ही	160 ~ 250 व्ही	160 ~ 250 व्ही	160 ~ 250 व्ही	160 ~ 250 व्ही
रेट केलेले आउटपुट व्होल्टेज	220 व्ही ± 3%	220 व्ही ± 3%	220 व्ही ± 3%	220 व्ही ± 3%	220 व्ही ± 3%	220 व्ही ± 3%
वेळ समायोजित करा	<1 एस	<1 एस	<1 एस	<1 एस	<1 एस	<1 एस
रेटेड करंट	12 ए	20 ए	40 ए	60 ए	80 ए	120 ए
सभोवतालचे तापमान	-5 ℃ ~+40 ℃	-5 ℃ ~+40 ℃	-5 ℃ ~+40 ℃	-5 ℃ ~+40 ℃	-5 ℃ ~+40 ℃	-5 ℃ ~+40 ℃
ओव्हर व्होल्टेज संरक्षण मूल्य	246 व्ही ± 4 व्ही	246 व्ही ± 4 व्ही	246 व्ही ± 4 व्ही	246 व्ही ± 4 व्ही	246 व्ही ± 4 व्ही	246 व्ही ± 4 व्ही
पॅकिंग आकार (मिमी)	540375335	575375365	370360630	440340830	440340830	450400910

CPSY®220V व्होल्टेज स्टेबलायझर वैशिष्ट्य आणि अनुप्रयोग

वैशिष्ट्ये:

1. उच्च गुणवत्तेचे आउटपुट व्होल्टेज

220 व्ही व्होल्टेज नियामक व्यत्यय न घेता कार्य करू शकतो, व्होल्टेज नियमन प्रक्रिया गुळगुळीत आहे आणि तेथे कोणतेही क्षणिक उर्जा कमी होत नाही. आउटपुट व्होल्टेज रेग्युलेशन अचूकता जास्त आहे आणि सामान्यत: फॅक्टरी सिंगल-फेजसाठी 220 व्ही+3% आणि तीन-चरणांसाठी 380 व्ही ± 4% समायोजित केली जाते.

2. इनपुट व्होल्टेजमध्ये विस्तृत कार्यरत श्रेणी आणि मजबूत लोड वैशिष्ट्ये आहेत.

हे मशीन सामान्यपणे विस्तृत इनपुट व्होल्टेज श्रेणीमध्ये ऑपरेट करू शकते आणि समाधानकारक लोड वैशिष्ट्ये आहेत.

3. उच्च सुरक्षा घटक

ओव्हर-व्होल्टेज आणि शॉर्ट-सर्किट संरक्षण (फ्यूज किंवा उच्च-ब्रेकिंग स्मॉल सर्किट ब्रेकरद्वारे संरक्षित) आउटपुट व्होल्टेज खूप जास्त असल्यास, मशीनच्या सुरक्षा घटकामध्ये मोठ्या प्रमाणात सुधारणा आणि टर्मिनल इलेक्ट्रिकल उपकरणांचे प्रभावीपणे संरक्षण करण्यासाठी स्वयंचलितपणे आउटपुट कापू शकते.

4. दीर्घ जीवन

2 के च्या वर, उच्च-ब्रेकिंग लहान सर्किट ब्रेकर वापरला जातो, ज्यामध्ये लोड आणि शॉर्ट सर्किट विरूद्ध विश्वसनीय संरक्षण आहे; व्होल्टेज स्टेबलायझर नवीनतम विकसित केलेल्या उच्च-कार्यक्षमता कार्बन ब्रशचा वापर करते, जे व्होल्टेज स्टेबलायझरच्या सामान्य सेवा जीवनात मोठ्या प्रमाणात वाढवते.

अनुप्रयोग:

व्होल्टेज चाचणी साधन

छायाचित्रण तंत्रज्ञान उपकरणे

सुरक्षा अलार्म सिस्टम

वातानुकूलन, वातानुकूलन

प्रकाश डिव्हाइस

संप्रेषण प्रणाली

वैद्यकीय उपकरणे

संगणक

औद्योगिक रोबोट

प्रयोगशाळेची साधने

टीव्ही उपकरणे ध्वनी प्रणाली

एक्स-रे उपकरणे

उत्पादन लाइन नियंत्रण डिव्हाइस

सीएनसी मशीन टूल्स

सीपीएसवाय 220 व्ही व्होल्टेज स्टेबलायझर तपशील

सरदारांशी तुलना करताना, खालीलप्रमाणे सीपीएसवाय 220 व्ही व्होल्टेज स्टेबलायझर फायदेः

टीएन मालिका उच्च-पूर्वस्थिती पूर्णपणे स्वयंचलित एसी 220 व्ही व्होल्टेज स्टॅबिलायझर कंट्रोल सिस्टम तयार करण्यासाठी मोठ्या प्रमाणात रेखीय लॉजिक इंटिग्रेटेड सर्किट वापरते, व्होल्टेज स्वयंचलितपणे समायोजित करण्यासाठी संपर्क व्होल्टेज नियामक चालविण्यासाठी सर्वो मोटर नियंत्रित करते, आणि विलंब निश्चित करते, ओव्हर-व्होल्टेज आणि ओव्हर-व्होल्टेज फंक्शन्सची खात्री करण्यासाठी व्होल्टेजची सुनिश्चित करण्यासाठी. या उत्पादनास उच्च कार्यक्षमता, लहान वेव्हफॉर्म विकृती, स्थिर आणि विश्वासार्ह आउटपुट व्होल्टेज, कमी उर्जा वापर, सतत ऑपरेशन आणि पूर्ण-कार्य संरक्षणाचे फायदे आहेत.

टीएन मालिका थ्री-फेज स्प्लिट-समायोज्य उच्च-परिशुद्धता एसी रेग्युलेटेड वीजपुरवठा सामान्यतः आंतरराष्ट्रीय स्तरावर वापरल्या जाणार्‍या स्वयंचलित व्होल्टेज नियमन तत्त्वावर आधारित आहे. यात उच्च व्होल्टेज स्थिरीकरण अचूकता, लहान आउटपुट वेव्हफॉर्म विकृती, लहान आकार, हलके वजन आणि कमी उर्जा वापर आहे. वैशिष्ट्ये, व्होल्टेज स्थिरीकरण आवश्यक असलेल्या विद्युत उपकरणांसाठी स्थिर आणि विश्वासार्ह उर्जा वातावरण प्रदान करणे.

आयटम	सिंगल फेज 220 व्ही व्होल्टेज स्टेबलायझर	तीन फेज 380 व्ही व्होल्टेज स्टेबलायझर
ओव्हर व्होल्टेज संरक्षण	246 व्ही ± 4 व्ही	426 व्ही ± 4 व्ही
सभोवतालचे तापमान	-5 ℃ ~+40 ℃	-5 ℃ ~+40 ℃
वेळ समायोजित करा	<1 एस (जेव्हा इनपुट व्होल्टेज 10%बदलते)	.50.5 एस (जेव्हा इनपुट व्होल्टेज 10%बदलते)
विलंब वेळ	3 ~ 10 एस (लहान)
सापेक्ष आर्द्रता	<90%
वेव्हफॉर्म	शुद्ध साइन वेव्ह
कार्यक्षमता	≧ 92%
दबाव प्रतिरोधक	मंत्रालयाच्या मानकांचे पालन करा
तापमान वाढ	<75 के (पूर्ण लोड परिस्थितीत)
अंमलबजावणीचे मानक	खोल 001-2013

सावधगिरी

1. 220 व्ही व्होल्टेज नियामकाने गंभीर कंप, हानिकारक गॅस गंज आणि द्रव प्रवाह टाळला पाहिजे.

२. व्होल्टेज रेग्युलेटरच्या कनेक्टिंग वायरसाठी, कृपया रेट केलेल्या शक्तीनुसार (≤5 ए/मिमी) पुरेशी वर्तमान क्षमतेसह कनेक्टिंग वायर (कॉपर कोअर) सुसज्ज करा

3. व्होल्टेज रेग्युलेटरच्या आत एक ग्राउंडिंग डिव्हाइस आहे आणि बाहेरील वायर विश्वसनीयरित्या ग्राउंड केले जावे. ग्राउंडिंग वायर अनियंत्रितपणे काढले जाऊ नये किंवा अनावश्यकपणे सोडले जाऊ नये.

4. जर आउटपुट व्होल्टेज रेट केलेल्या मूल्यापासून मोठ्या प्रमाणात विचलित झाले तर कृपया स्वत: कंट्रोल सर्किट बोर्डमधील ट्रिमर पोटेंटीमीटर समायोजित करा. हे घड्याळाच्या दिशेने वळण्यामुळे आउटपुट व्होल्टेज वाढेल आणि त्याउलट आउटपुट व्होल्टेज कमी होईल.

5. मशीनच्या आतील बाजूस स्वच्छ ठेवा. धूळ गीअर्सच्या फिरण्यास अडथळा आणते आणि सामान्य वापरावर परिणाम करेल. कार्बन ब्रश आणि कॉइलची संपर्क पृष्ठभाग स्वच्छ ठेवण्यासाठी ते वेळेत काढले पाहिजे. कार्बन ब्रश स्प्रिंगमध्ये कार्बन ब्रश आणि कॉइल दरम्यानच्या संपर्क पृष्ठभागावर स्पार्किंग टाळण्यासाठी पुरेसा दबाव असल्याची खात्री करा.

220 व्ही व्होल्टेज स्टेबलायझर पॅकिंग यादी:

टप्पा	मॉडेल क्रमांक	इनपुट व्होल्टेज	आउटपुट व्होल्टेज	रेटेड करंट	पॅकेज आकार (मिमी)
एकच टप्पा	टीएनडी -3 केव्हीए	160-250 व्ही	220 व्ही ± 3%	12 ए	540375335
	टीएनडी -5 केव्हीए			20 ए	575375365
	टीएनडी -10 केव्हीए			40 ए	370360630
	टीएनडी -15 केव्हीए			60 ए	440340830
	टीएनडी -20 केव्हीए			80 ए	440340830
	टीएनडी -30 केव्हीए			120 ए	450400910
तीन टप्पा	टीएनएस -9 केव्हीए	280-430v	380 ± 4%	12 ए	380370820
	टीएनएस -15 केव्हीए			20 ए	480420920
	टीएनएस -20 केव्हीए			30 ए	480420920
	टीएनएस -30 केव्हीए			40 ए	5405101050
	टीएनएस -40 केव्हीए			52 ए	7106401230
	टीएनएस -50 केव्हीए			65 ए	7106401230
	टीएनएस -60 केव्हीए			80 ए	7106401230
	टीएनएस -90 केव्हीए			120 ए	8507301400
